入站集成

有些设备从不自己连接 DeviceChain。LoRaWAN 传感器与网关通信，由 ChirpStack 或 The Things Stack 这类网络服务器把解码结果通过 HTTPS 转发过来。入站集成（inbound integration）就是这种转发的接收端。它给发送方一个 URL 和一个承载令牌，找到每条消息所属的设备，并把读数存为普通测量值。

本章面向租户管理员，介绍控制台一侧：创建集成、连接发送方、为设备设置发送方使用的标识符，以及查看哪些数据到达了却无法使用。完整的约定（URL、限制、重复和重试如何处理，以及发送方会收到什么应答）参见入站集成指南。

Integrations（集成）位于侧边栏的 Connect（连接）下。该页面需要 device:read 权限才能打开，需要 device:write 权限才能做出任何更改。仅限于租户部分客户或分组的成员看不到它。一个租户可以拥有多少个集成由其层级的设置决定；创建超出上限的集成会被拒绝。

集成列表​

列表显示每个集成的名称、令牌和发送方类型、它可以访问的设备类型、最近一次请求认证失败的时间，以及状态。有三种徽标需要留意：

  • Disabled（已禁用）：集成不接受数据。
  • Rejected token（令牌被拒）：针对该集成的请求认证失败。请检查发送方出示的令牌。
  • N undecoded（N 条未解码）：到达了无法从中读出读数的上行消息。参见无可读内容的上行消息。

创建集成​

开始之前，请为发送方背后的设备准备好设备类型，最好为每个想要带单位的解码值声明一个指标。然后选择 New integration（新建集成）并填写：

  • Sender type（发送方类型）：ChirpStack v4、The Things Stack v3、Generic JSON 或 Generic binary。它决定如何解析消息体，创建之后无法更改。
  • Token（令牌）：发送方所投递 URL 的一部分。创建之后无法更改。发送方用来认证的承载令牌由系统为你生成。
  • Name（名称）和 Description（描述）。
  • Device types（设备类型）：无论发送方声称什么，只有这些类型的设备才能通过该集成访问。至少选择一个。
  • Device identifier（设备标识符，网络服务器）：发送方如何称呼设备，用 DevEUI，或者在 The Things Stack 中用网络服务器里的 Device id。
  • Store link metrics（存储链路指标）：在每条已解码的上行消息旁存储信号强度、信噪比和网关数量。
  • Accepting data（接受数据）：关闭后立即停止通过该集成解析设备。

对于通用发送方，还会出现 Where the data is（数据所在位置）部分：

  • Identifier scheme name（标识符方案名称）：发送方的标识符在设备上存储时使用的名称，即别名 custom.<name>。请使用小写字母、数字、连字符和下划线。
  • Identifier comes from（标识符来源）：Header（请求头）、Body field（消息体字段）或 Query parameter（查询参数）。二进制消息体没有字段，所以 Generic binary 只能用请求头或查询参数。
  • Identifier location（标识符位置）：请求头名称（例如 X-Device-Id）、指向字段的 JSON 指针（例如 /device/id）或查询参数名称。
  • Items array（条目数组，可选）：指向消息体中某个数组的 JSON 指针；每个元素是一条上行消息。当消息体本身就是一条上行消息时留空。
  • Sender time（发送方时间，可选）：指向发送方记录的时间的 JSON 指针。不设置时使用接收时间，重试的请求会被存储两次。
  • Raw frame（原始帧）和 Frame encoding（帧编码）（可选，仅 JSON）：编码后的原始帧所在位置，留给解码器使用。该帧目前不会被解码。

选择 Create integration。接下来的对话框 Integration created（集成已创建）会显示承载令牌。**它只显示一次。**之后无法再次读取；如果丢失，请轮换。请现在就把它填入发送方。

连接发送方​

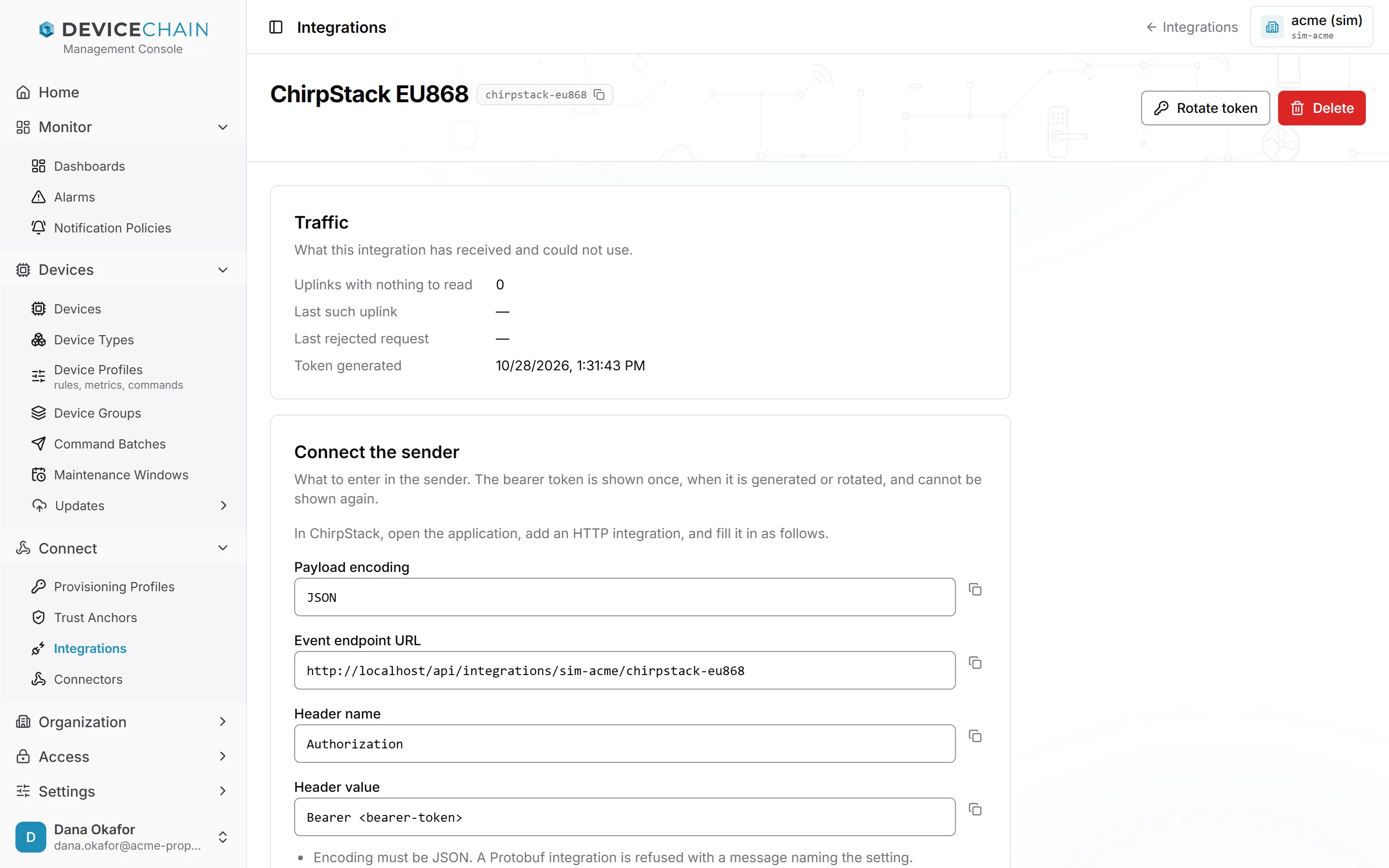

选择一个集成即可打开其页面。Connect the sender（连接发送方）按该发送方类型列出需要在发送方中填写的内容，每个值旁都有复制按钮：端点 URL、请求头名称和请求头值。承载令牌本身不会在这里再次显示。

ChirpStack v4​

在 ChirpStack 中，打开应用程序，添加一个 HTTP 集成，并按页面内容填写：

  • 将 Payload encoding 设为 JSON。Protobuf 集成会被拒绝，并给出指明该设置的消息。
  • 填入页面上的 Event endpoint URL。ChirpStack 会自己在 URL 中加上事件类型；只读取上行消息，其他事件会被确认并忽略。
  • 添加请求头 Authorization，值为 Bearer <承载令牌>。
  • 在 ChirpStack 设备配置文件上设置编解码器。没有它，上行消息不带解码值，会被计为未解码。

The Things Stack v3​

在 The Things Stack 中，打开应用程序，添加一个 JSON 格式的 Custom webhook，并填入页面上的 Base URL 和 Authorization 请求头。在页面列出的路径之一上启用上行消息。其他路径上的消息会被确认并忽略。请在应用程序或设备上设置 payload formatter，否则上行消息会被计为未解码。

通用发送方​

对于 Generic JSON 和 Generic binary，页面会给出一个示例请求，展示标识符放在何处。通用发送方必须把每条上行消息作为 HTTP POST 发送，并在 Authorization 请求头中带上承载令牌。具体的请求形式见指南中的 Generic JSON 和 Generic binary 部分。Generic binary 只统计上行消息，并保留前若干字节作为样本：它用来查看发送方发来了什么，而不是用来存储读数。

发送方的证书​

托管的网络服务器不会信任提供自签名证书的实例。如果你的实例就是这样，请在连接托管的发送方之前，向运维人员索取公共 CA 签发的证书。

为设备设置发送方的标识符​

消息按发送方的叫法称呼设备，而不是按 DeviceChain 的叫法。设备别名会把这个名称记录在设备上。打开设备表单，使用 Aliases 字段：选择 Add alias，选取 LoRaWAN DevEUI、Network server device id 或 Custom scheme，然后输入值。一台设备最多有八个别名，每种方案一个值，同一方案和值在租户内只能属于一台设备。DevEUI 在存储时会被规范化，因此大小写均可。

集成的 Device identifier 决定查找哪种方案：DevEUI 读取别名 lorawan.deveui，网络服务器设备 id 读取 tts.device-id，通用集成读取 custom.<name>。只带有其他方案的设备不会被找到。别名的完整说明见用别名标识设备。

已见到的未注册设备​

你不必先创建设备。在集成页面上，Unregistered devices seen（已见到的未注册设备）列出该集成收到、但其范围内没有任何设备携带的标识符，包括方案、标识符、被见到的次数和最近一次见到的时间。每一项旁边的 Create a device with this alias（用此别名创建设备）会打开已填好别名的设备表单；设备创建之后，其数据便开始被存储。

该列表仅用于观察。Clear list（清空列表）会忘掉列表中的全部内容，发送方仍在发送的标识符会再次出现。

流量与问题​

集成页面上的 Traffic（流量）面板显示该集成收到、但无法使用的内容：有多少条上行消息没有可读内容、最近一条何时到达、其最后一帧的十六进制样本、最近一次请求被拒绝的时间，以及令牌的生成时间。

无可读内容的上行消息​

当上行消息不含任何带数值的已解码对象时，就会被计为未解码。对于网络服务器，常见原因是缺少编解码器或 payload formatter：请在那里的设备配置文件上设置一个，并使用 JSON 编码。DeviceChain 不会解码原始帧。

令牌被拒​

Rejected token 表示有请求认证失败。发送方可能持有旧令牌，例如在轮换之后。请检查请求头的值，或轮换令牌并填入新令牌。

轮换令牌与删除​

  • Rotate token（轮换令牌）会替换承载令牌。旧令牌立即失效，没有重叠期，因此请马上更新发送方。新令牌只显示一次。
  • Delete（删除）会移除该集成。发送方立即被拒绝。设备上的别名会保留。
