Integraciones de entrada

Algunos dispositivos nunca se conectan por sí mismos a DeviceChain. Un sensor LoRaWAN habla con una pasarela, y un servidor de red como ChirpStack o The Things Stack reenvía por HTTPS lo que ha decodificado. Una integración de entrada es el extremo receptor de ese reenvío. Da al remitente una URL y un token de portador, encuentra el dispositivo al que se refiere cada mensaje y guarda las lecturas como mediciones normales.

Este capítulo es para los administradores del inquilino y muestra el lado de la consola: crear una integración, conectar el remitente, dar a los dispositivos los identificadores que usa el remitente y ver qué llegó y no se pudo aprovechar. El contrato completo (la URL, los límites, cómo se tratan los duplicados y los reintentos, y qué se le responde al remitente) está en la guía de integraciones de entrada.

Integraciones está en Conectar en la barra lateral. La página necesita el permiso device:read para abrirse y device:write para cambiar algo. Un miembro limitado a algunos de los clientes o grupos del inquilino no la ve. Cuántas integraciones puede tener un inquilino es un ajuste de su nivel; crear una por encima del límite se rechaza.

La lista de integraciones​

La lista muestra el nombre, el token y el tipo de remitente de cada integración, los tipos de dispositivo a los que puede llegar, cuándo falló por última vez la autenticación de una petición suya y su estado. Tres insignias piden atención:

  • Deshabilitada: la integración no acepta datos.
  • Token rechazado: una petición de esta integración ha fallado en la autenticación. Comprueba el token que presenta el remitente.
  • N sin decodificar: llegaron envíos de los que no se podían sacar lecturas. Consulta Envíos sin nada que leer.

Crear una integración​

Antes de empezar, ten un tipo de dispositivo para los dispositivos que hay detrás del remitente, y a ser posible una métrica declarada para cada valor decodificado al que quieras dar una unidad. Después elige Nueva integración y rellena:

  • Tipo de remitente: ChirpStack v4, The Things Stack v3, JSON genérico o Binario genérico. Fija cómo se lee el cuerpo y no se puede cambiar después.
  • Token: parte de la URL a la que publica el remitente. No se puede cambiar después. El token de portador con el que se autentica el remitente se genera por ti.
  • Nombre y Descripción.
  • Tipos de dispositivo: solo se llega por la integración a dispositivos de estos tipos, diga lo que diga el remitente. Elige al menos uno.
  • Identificador del dispositivo (servidores de red): cómo nombra el remitente un dispositivo, por su DevEUI o, en The Things Stack, por su Id de dispositivo en el servidor de red.
  • Guardar métricas de enlace: guarda la intensidad de señal, la relación señal/ruido y el número de pasarelas junto a cada envío decodificado.
  • Aceptando datos: desactívalo para dejar de resolver dispositivos por esta integración de inmediato.

Para un remitente genérico aparece una sección Dónde están los datos:

  • Nombre del esquema de identificadores: el nombre bajo el que se guardan en los dispositivos los identificadores del remitente, como el alias custom.<nombre>. Usa minúsculas, dígitos, guion y guion bajo.
  • El identificador procede de: Cabecera, Campo del cuerpo o Parámetro de consulta. Un cuerpo binario no tiene campos, así que en Binario genérico es una cabecera o un parámetro de consulta.
  • Ubicación del identificador: el nombre de la cabecera (como X-Device-Id), un puntero JSON al campo (como /device/id) o el nombre del parámetro de consulta.
  • Matriz de elementos (opcional): un puntero JSON a una matriz del cuerpo; cada elemento es un envío. Déjalo vacío cuando el cuerpo sea un único envío.
  • Hora del remitente (opcional): un puntero JSON a la hora que registró el remitente. Sin él se usa la hora de recepción, y una petición reintentada se guarda dos veces.
  • Trama sin procesar y Codificación de la trama (opcionales, solo JSON): dónde hay una trama sin procesar codificada, que se conserva para un decodificador. La trama todavía no se decodifica.

Elige Crear integración. El siguiente cuadro, Integración creada, muestra el token de portador. Se muestra una sola vez. No se puede volver a leer; si se pierde, rótalo. Introdúcelo ahora en el remitente.

Conectar el remitente​

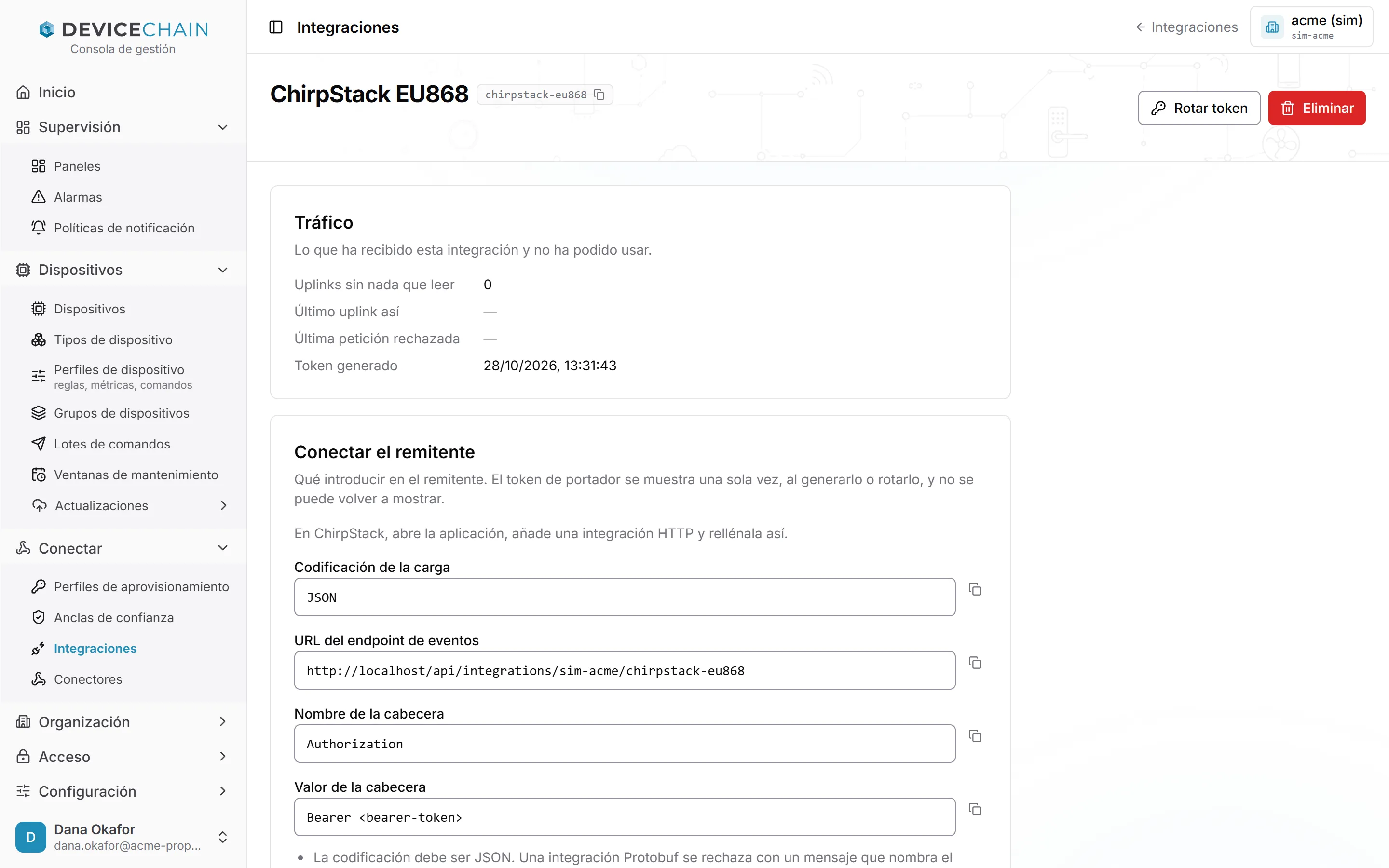

Selecciona una integración para abrir su página. Conectar el remitente enumera lo que hay que introducir en el remitente, según su tipo, con un botón de copia en cada valor: la URL del endpoint, el nombre de la cabecera y el valor de la cabecera. El token de portador en sí no se vuelve a mostrar aquí.

ChirpStack v4​

En ChirpStack, abre la aplicación, añade una integración HTTP y rellénala con lo que indica la página:

  • Pon Payload encoding en JSON. Una integración Protobuf se rechaza con un mensaje que nombra el ajuste.
  • Introduce la Event endpoint URL de la página. ChirpStack añade él mismo el tipo de evento a la URL; solo se leen los envíos ascendentes y los demás eventos se confirman y se ignoran.
  • Añade la cabecera Authorization con el valor Bearer <token de portador>.
  • Configura un códec en el perfil de dispositivo de ChirpStack. Sin él, un envío no lleva valores decodificados y se cuenta como sin decodificar.

The Things Stack v3​

En The Things Stack, abre la aplicación, añade un Custom webhook con formato JSON e introduce la Base URL y la cabecera Authorization de la página. Habilita el mensaje de envío ascendente en una de las rutas que enumera la página. Los mensajes en cualquier otra ruta se confirman y se ignoran. Configura un payload formatter en la aplicación o el dispositivo; si no, el envío se cuenta como sin decodificar.

Remitentes genéricos​

Para JSON genérico y Binario genérico, la página da una petición de ejemplo que muestra dónde va el identificador. Un remitente genérico debe enviar cada envío como un POST HTTP con el token de portador en la cabecera Authorization. Las formas exactas de la petición están en las secciones JSON genérico y Binario genérico de la guía. El binario genérico solo cuenta los envíos y conserva una muestra de los primeros bytes: sirve para ver qué envía un remitente, no para guardar lecturas.

El certificado del remitente​

Un servidor de red alojado no confiará en una instancia que sirva un certificado autofirmado. Si la tuya lo hace, pide a quien la gestiona un certificado de una CA pública antes de conectar un remitente alojado.

Dar a los dispositivos los identificadores del remitente​

Un mensaje nombra un dispositivo como lo conoce el remitente, no como lo conoce DeviceChain. Un alias de dispositivo registra ese nombre en el dispositivo. Abre el formulario del dispositivo y usa el campo Alias: elige Añadir alias, selecciona DevEUI LoRaWAN, Id de dispositivo del servidor de red o Esquema personalizado y escribe el valor. Un dispositivo tiene hasta ocho alias, un valor por esquema, y un esquema con su valor solo puede pertenecer a un dispositivo del inquilino. El DevEUI se normaliza al guardarlo, así que da igual mayúsculas o minúsculas.

El Identificador del dispositivo de la integración decide qué esquema se consulta: un DevEUI lee el alias lorawan.deveui, un id de dispositivo del servidor de red lee tts.device-id y una integración genérica lee custom.<nombre>. Un dispositivo que solo tiene otro esquema no se encuentra. Los alias se describen por completo en Identificar dispositivos con alias.

Dispositivos no registrados vistos​

No hace falta crear antes los dispositivos. En la página de la integración, Dispositivos sin registrar vistos enumera los identificadores que recibió la integración y que ningún dispositivo de su ámbito tiene, con su esquema, el identificador, cuántas veces se vio y cuándo fue la última vez. Junto a cada uno, Crear un dispositivo con este alias abre el formulario del dispositivo con el alias rellenado; cuando el dispositivo existe, sus datos empiezan a guardarse.

La lista es solo de observación. Vaciar lista olvida todo lo que contiene, y un identificador que el remitente sigue enviando vuelve a aparecer.

Tráfico y problemas​

El panel Tráfico de la página de la integración muestra lo que ha recibido y no ha podido usar: cuántos envíos no tenían nada que leer, cuándo llegó el último, una muestra de su última trama en hexadecimal, cuándo se rechazó la última petición y cuándo se generó el token.

Envíos sin nada que leer​

Un envío cuenta como sin decodificar cuando no lleva ningún objeto decodificado con un valor numérico. En un servidor de red, la causa habitual es que falta un códec o un payload formatter: configura uno en el perfil de dispositivo de allí y usa codificación JSON. DeviceChain no decodifica la trama sin procesar.

Un token rechazado​

Token rechazado significa que una petición falló en la autenticación. Puede que el remitente tenga un token antiguo, por ejemplo tras una rotación. Comprueba el valor de la cabecera, o rota el token e introduce el nuevo.

Rotar el token y eliminar​

  • Rotar token sustituye el token de portador. El anterior deja de funcionar de inmediato, sin solapamiento, así que actualiza el remitente enseguida. El nuevo se muestra una sola vez.
  • Eliminar quita la integración. El remitente se rechaza de inmediato. Los alias de los dispositivos se conservan.
